特點
工作原理

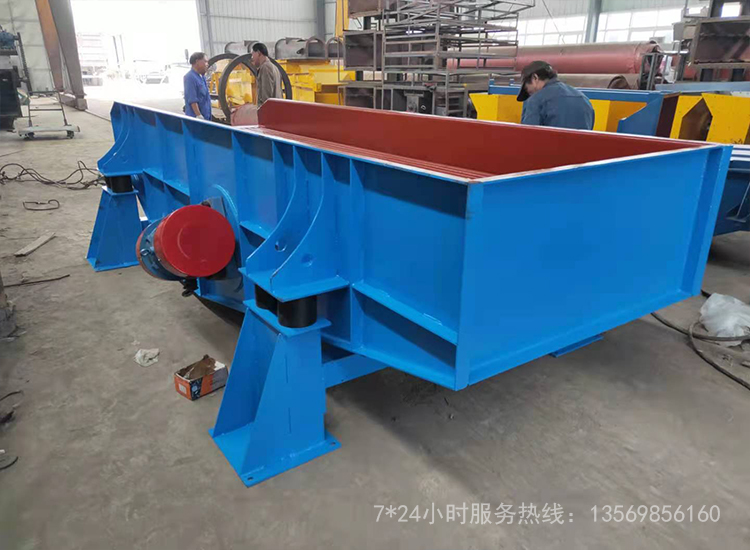

雙質體振動落砂機的振動機理是充分利用了振動激振的慣性力和彈性力的合成，形成有效的振動沖擊對鑄件落砂破碎的。當空載時，設備的振動噪音低于80dB，而負載時，振動幅度就會相對穩定，沖擊噪音低，所以說是一種環保型的振動落砂機。
| 型號 | 有效載荷（T） | 臺面尺寸 | 柵格尺寸 | 振動電機 | 機器重量 | ||
| 激振力 | 功率 | 轉速（r/min) | |||||
| L121D | 1 | 1500×1400 | 40×50 | 2×20000 | 2×1.5 | 980 | 2700 |
| L122D | 2 | 1800×1600 | 40×50 | 2×40000 | 2×3 | 980 | 3100 |
| L123D | 3 | 2000×1800 | 50×60 | 2×50000 | 2×3.7 | 980 | 4000 |
| L125D | 5 | 2200×1800 | 60×60 | 2×75000 | 2×5.5 | 980 | 5300 |
| L128D | 8 | 2760×1960 | 60×70 | 2×100000 | 2×7.5 | 980 | 7000 |
| L1210D | 10 | 3000×1960 | 70×70 | 2×120000 | 2×9.5 | 980 | 9000 |
| L1212D | 12 | 3000×2000 | 70×70 | 2×140000 | 2×12 | 980 | 11000 |
| L1215D | 15 | 3200×2300 | 70×80 | 2×160000 | 2×14 | 980 | 12500 |
| L1220D | 20 | 3800×3200 | 80×80 | 4×120000 | 4×9.5 | 980 | 23000 |
| L1225D | 25 | 4000×3200 | 80×80 | 4×140000 | 4×12 | 980 | 25800 |
| L1230D | 30 | 4000×3200 | 80×80 | 4×160000 | 4×14 | 980 | 30000 |

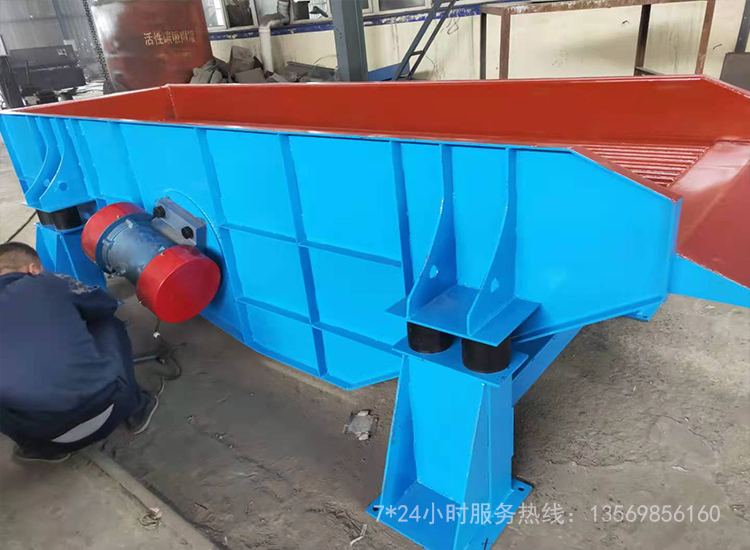

4.該設備大的特點是振動電機是直接與振動工作臺相互連接的，當設備開始工作時，在鑄件撞擊力和電機激振力合成作用下，機體焊接處是很容易開裂的，所以在設備制造過程中，機體的焊接處要焊接牢固。
結構特點
落砂柵床裝有帶偏重的旋轉軸，當軸旋轉時偏重產生離心力(激振力)，使安裝在支撐彈簧上的落砂柵床振動，這種振動是由自由振動和強迫振動疊加起來的運動，載荷大小能使振幅發生變化。載荷過大,振幅急劇減小,落砂效率降低；載荷過小，振動太大，損壞砂箱和設備。
為此在這類落砂機上面要加裝固定支架，構成慣性沖擊式落砂機。落砂時，鑄型放在支架上,鑄型底面和落砂柵床留有間隙,通過柵床振動撞擊鑄型底面，使鑄件和型砂分離。由于鑄型不是直接放在落砂柵床上，鑄型重量的變化對落砂機振幅的影響相對地減小了。
對于無箱鑄型的中小型鑄件，還可采用滾筒式落砂機，一般都安裝在中小型鑄件無箱造型生產線上,除落砂外,兼有熱砂冷卻、舊砂篩分、隔聲隔熱和除塵等作用。
