莫來砂篩分40目70目用搖擺篩，莫來砂是一種硅酸鋁質耐火材料，一般應用在不銹鋼精密鑄造工藝中。耐火度1750度左右，莫來砂中的鋁含量越高，鐵含量越低，粉塵越小說明莫來砂產品質量越好。莫來砂是高嶺土經高溫?zé)Y(jié)而成。分型一般有8-16目、16-30目、30-60目，60-80目，80-120目；莫來粉一般有200目、300目等，澆注的鑄件，易脫殼、不變形、不易縮尺、光潔度好、成品率高。

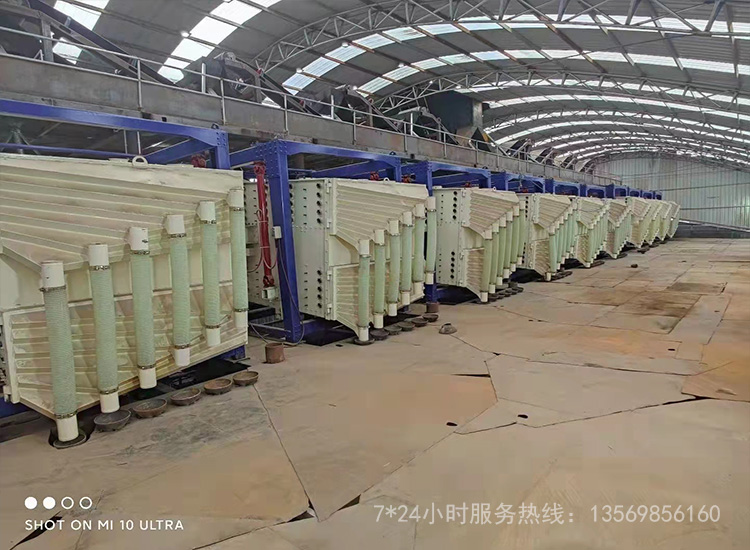

廣東惠州某莫來砂廠原來一直使用傳統的直線振動篩進行分級篩分出料成品率低，效率低，能耗高，混料嚴重，篩網不耐用，通過技術改造，把原有的直線振動篩該為粗料8目16目篩分，新增我公司生產的方形搖擺篩作為成品料30目60目80目120目分級篩分，通過改造能耗降低30%，成品料比原來精度高20%，產量提高30%。下面給大家詳細講解下方形搖擺篩結構，用途。

方形搖擺篩是一種低噪音高精度的細粉篩分機。 它適用于篩分和過濾顆粒，粉末和粘液等材料。 在正常情況下使用，方形搖擺篩的使用壽命可以達到20年以上。從搖擺篩的篩箱運動軌跡可以看出，方形搖擺篩又稱往復篩，其驅動裝置所產生的振動力是繞固定軸，方向呈一定規律變化的慣性力，其本質是有偏心輪繞定軸轉動所形成的往復慣性力。由于其慣性帶動物料的運動從而實現方形搖擺篩的篩分效果。

擺式振動篩結構

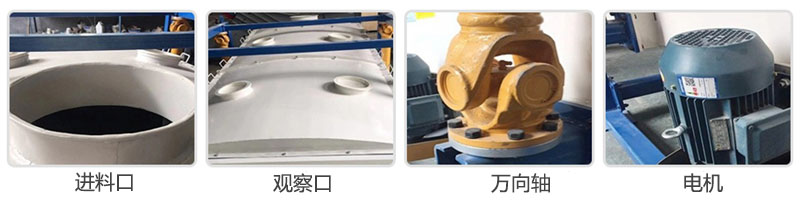

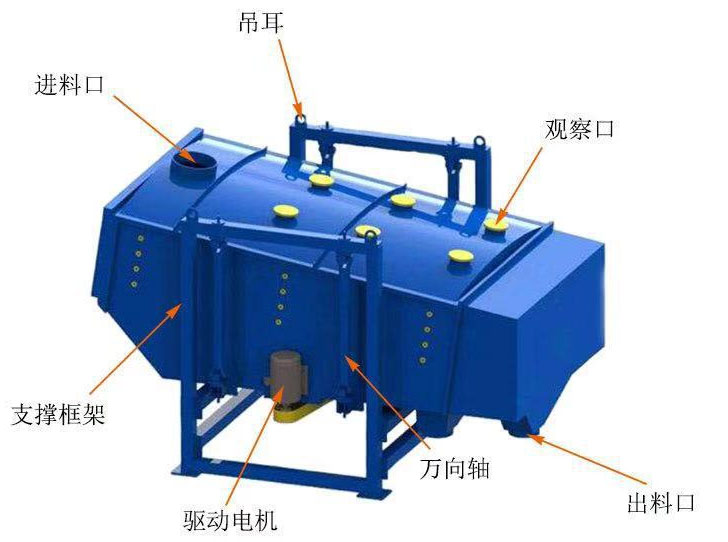

方形搖擺篩主要是由篩箱、驅動裝置、篩架、支撐架和減振裝置等組件構成。

篩箱：包括篩框、篩網、篩格、彈簧卡和彈跳球等組件，其中，篩框上安裝有上、下兩層篩網，篩網通過設置在篩格周邊上的彈簧卡張緊在篩格上，彈跳球設置在篩格的方格內；驅動裝置：驅動器、電動機、鎖緊套、鎖緊圓螺母、止動墊圈和錐套等組件，其中，錐套固定在篩框上，驅動器的驅動軸設置在錐套內并通過鎖緊套來連接固定其位置。

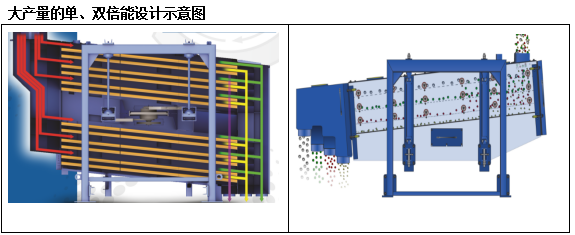

FYBS2040-雙5層可以一次裝10張篩網六個出料口多層方形搖擺篩是針對石英砂、板材砂，莫來砂設計的一種高效耐用的篩分機，壓裂砂行業，石油添加劑，機制砂等建材物料的分級，對于細砂、微粉、顆粒、粉粒物料篩分分級效果顯著。細可以處理200目的微粉物料，篩分精度高可以達到95%。產量根據用戶要求選擇合適的型號。大處理量可以達到一小時40噸的產量。整個篩分過程幾乎接近手工篩分作業，可以將篩的平面圓周運動和簸的向上拋物運動相互結合起來，然后再通過對經向角和切向角的調整，從而改變物料在篩面上停留的時間和運動路線，較終達到較好的篩分效果，所以說該設備是模擬了人工篩分運動的有效原理，它的篩分精度、效率和篩網的使用壽命都是常規圓搖篩的5-10倍。

從運行軌道的角度來看，擺動篩是一種非線性慣性振動篩，其基本旋轉運動類似于手動篩分。 偏心距可在25至40mm范圍內調節，低速三角皮帶驅動器可在120至360rpm范圍內調節。 每種產品的停留時間可通過搖擺篩的徑向和切割角度在驅動軸方向上進行調整。 因此，建立水平和投擲的三維滾動運動。 材料從中心到外邊緣均勻地分散在整個屏幕表面上，從而以螺旋運動的方式軸向傳播。 細顆粒因此完成了整個篩選過程。 水平和垂直加速度隨顆粒的移動而增加，并且成功地分離了接近于網格大小的顆粒。 較大的顆粒被輸送到出口，流速由出口處的可調導向裝置控制。 控制材料停留時間的另一個因素。 在每個篩子層之間重復此過程。

1、采用平面回轉原理，有效地提高了篩網使用率；

2、篩分精度高達90~95%，是普通振動篩的數倍或更高；

3、可單層或多層使用，每層篩網均設有梳型清篩裝置；

4、橢圓搖擺（模擬人工）、不捶打地面，篩網磨損少；

5、不存在破壞物料、篩分精度高達90~95%；
